公司對國內多個煤化工項目水煤漿加壓氣化爐進行擴能改造
并實現高效、長周期、穩定運行

1、水煤漿加壓氣化爐擴能改造技術簡介

水煤漿加壓氣化爐擴能改造技術是在氣化裝置現有操作煤種基礎上，以空分裝置最大產氧能力為前提，最大限度提高氣化裝置（單元）生產負荷，綜合平衡后續各裝置（單元）的能力，消除生產瓶頸，提高裝置產能的技術。其特點是不改變原有生產工藝流程，在現有裝置基礎上對關鍵設備及工藝管道等進行優化改造，消除生產瓶頸，提高裝置產能，從而增加經濟效益。

2、擴能改造的可行性分析

水煤漿加壓氣化爐擴能改造是一個系統工程，涉及空分、制漿、氣化、灰水處理等工段，需一一進行詳細計算論證。其中關鍵的設計論證點如圖1所示：

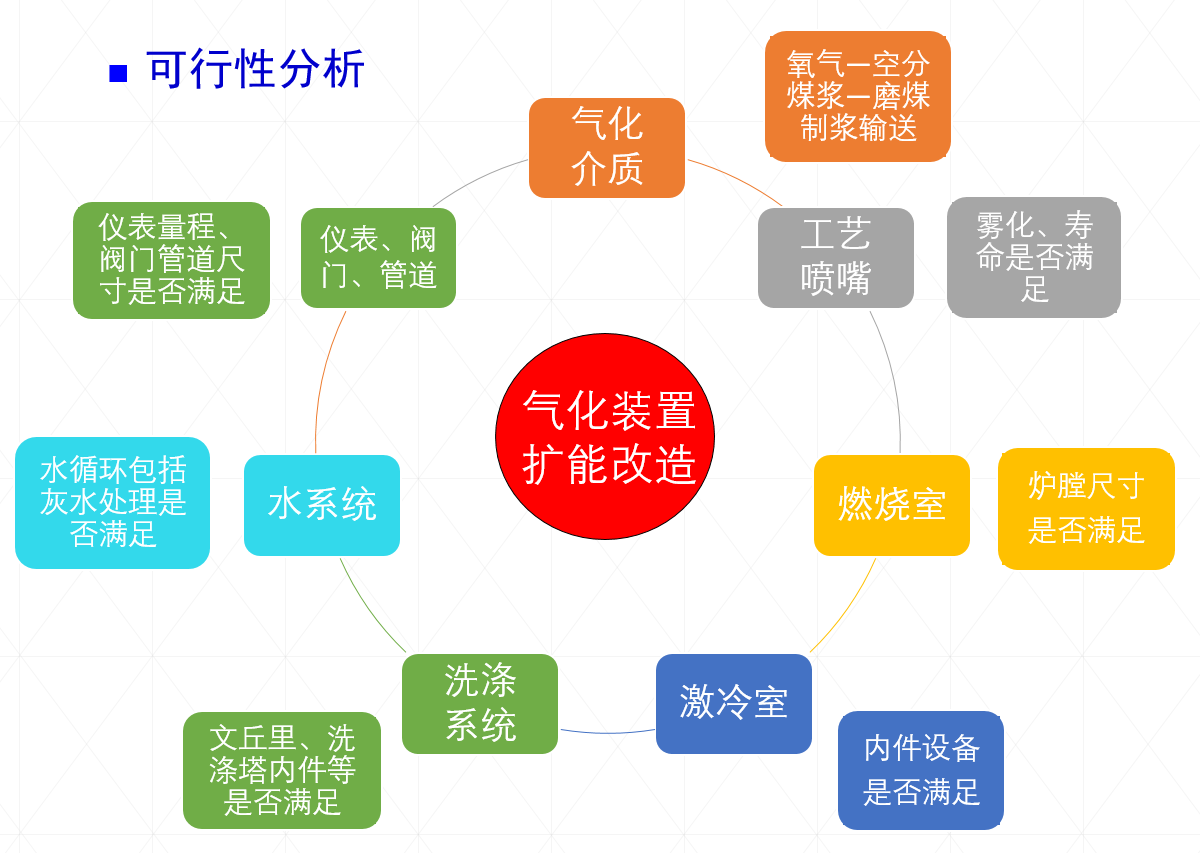

圖1  水煤漿加壓氣化爐擴能改造可行性分析關鍵論證點

3、擴能改造的原則

滿足擴能需要的同時最大限度降低改造成本，節約投資。

4、擴能改造的范圍

根據我公司對4家煤化工企業氣化爐擴能改造的工程經驗，改造范圍一般包括以下幾項，具體需根據不同項目的實際情況進行核算后確定。

①工藝噴嘴  ②渣口  ③托磚板保護環  ④ 激冷環  ⑤下降管  ⑥上升管  ⑦工藝參數及連鎖控制變更

5、擴能改造應用業績

項目一：某60萬噸/年煤制烯烴項目

氣化裝置采用GE水煤漿加壓氣化技術，配置日投煤量1500噸級氣化爐7臺（5開2備），單臺氣化爐設計煤漿負荷85 m3/h，操作壓力6.5MPa。

從目前運行狀況來看，裝置總體運行穩定。但由于該項目氣化裝置關鍵部件配置及煤質等變化，使得裝置不能在較高負荷下長周期穩定水平，在一定程度上降低了年產能。為了提高該裝置的產能，使裝置能夠達到一個比較高的運行水平，該公司同我公司進行了多次技術交流，根據裝置運行及配置現狀，本著在原設計工況下高負荷穩定運行、最大限度降低改造成本、節約投資的改造原則，對該項目氣化爐系統進行創新優化技術改造。通過對氣化爐工藝噴嘴、爐磚、激冷環、上升管、下降管等進行系統性改造，使氣化爐在93.5m³/h煤漿負荷下穩定運行，并且解決了一直以來困擾該企業的氣化爐激冷室液位波動問題，延長了工藝噴嘴、爐磚、激冷環等設備的使用壽命，提高了氣化爐有效氣含量，降低了氣化粗渣殘?zhí)己浚瑸槠髽I(yè)贏得了效益。

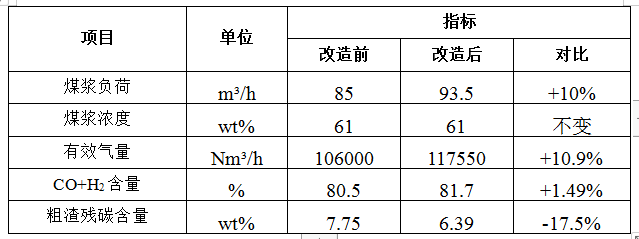

該項目擴能改造前后主要生產指標對比見表1：

表1  項目一氣化裝置擴能改造前后主要指標對比

項目二：某90萬噸/年煤制甲醇項目

氣化裝置采用多元料漿加壓氣化技術，配置日投煤量1500噸級氣化爐4臺（3開1備），單臺氣化爐設計煤漿負荷78 m3/h ，最大運行負荷82.41 m3/h，操作壓力6.5MPa。

項目投料生產后運行平穩，但隨著國內多家同類型煤化工項目的相繼投產，市場競爭愈發激烈。為了提高產能，降低消耗水平，提高產品市場競爭力，該公司與我公司進行了技術交流，希望提高裝置產能。經核算后，僅對氣化爐工藝噴嘴及激冷環進行改造就實現了氣化爐負荷從82.41 m3/h煤漿提高到92 m3/h煤漿的增長，氣化爐負荷提高11.6%，降低了該公司生產的相對成本，給企業帶來了經濟效益。

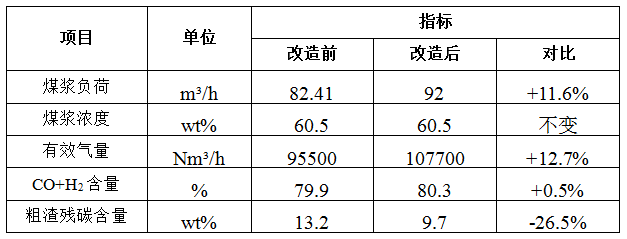

該項目擴能改造前后主要生產指標對比見表2：

表2  項目二氣化裝置擴能改造前后主要指標對比

項目三：某120萬噸/年煤基多聯產項目

氣化裝置采用GE水煤漿加壓氣化技術，配置日投煤量1500噸級氣化爐3臺（2開1備），單臺氣化爐設計煤漿負荷75 m3/h，操作壓力6.5MPa。

投產后裝置運行正常，但為了進一步增加經濟效益，對裝置進行挖潛增效，該公司與我公司交流后確定，對氣化爐工藝噴嘴、渣口、激冷環、下降管、上升管等關鍵設備進行改造，從而達到氣化爐產量從15.5萬Nm3/h有效氣提高到21.1萬Nm3/h有效氣，產能提高36.1%。

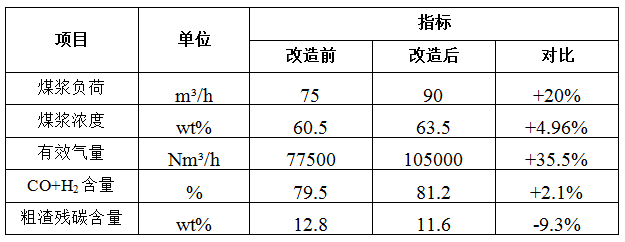

該項目擴能改造前后主要生產指標對比見表3：

項目四：某20萬噸/年甲醇、20萬噸/年醋酸及配套項目

氣化裝置采用GE水煤漿加壓氣化技術，配置日投煤量1500噸級氣化爐2臺（1開1備），單臺氣化爐設計煤漿負荷62 m3/h，操作壓力6.5MPa。

該項目自投產后總體運行穩定，不足之處在于該項目氣化裝置配置及設備選型基本與30萬噸/年甲醇?xì)饣b置相當，由于關鍵部位的配置缺陷使得裝置不能達到較高運行水平，在一定程度上降低了醋酸裝置的產能。通過對氣化爐工藝噴嘴、渣口、激冷環、下降管、上升管、除氧水泵等關鍵設備的改造，使氣化爐產能提高27.7%以上。

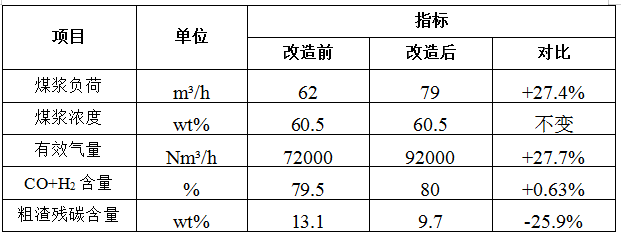

該項目擴能改造前后主要生產指標對比見表4：
